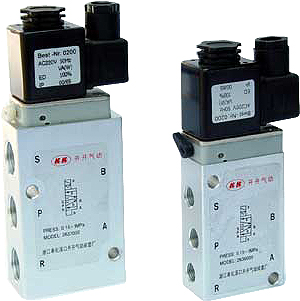

·滑閥式軟密封
·結構簡單緊湊
·電磁頭可互換
·手動可以記憶
·不需要保養
·噪聲低
·流阻小
·安裝位置任意
溫度范圍：-10～40℃
工作介質：潔凈壓縮空氣
電磁頭：
型式按 VDEO580；
工作制 100%ED；
保護按 DIN40050IP65；
插座按 DIN43650；
工作電壓：DC24C；AC(50Hz)：24v；110V；220V；AC（60Hz）；115V；220V
消耗功率：DC24C：12W；AC：起動22VA；工作15VA
0201換為0270～0273即為VDE0171- (Ex)sG4(Ex)sG5防爆閥
圖形符號 | 通徑(mm) | 按管② | 工作壓力(MPa)④ | kv值(ms)③ | 換向時間（ms） | 重量（kg） | 定貨號 | ||
最小 | 最大 | 閥 | 電磁頭 | ||||||
6 12 | R(1/4) R(1/2) | 0.1 0.2 | 1.0 1.0 | 1.2 3.0 | 20 25 | 0.55 0.83 | 2636000.0201① 2637050.0201 | ||
6 12 | R(1/4) R(1/2) | 0.1 0.2 | 1.0 | 1.2 3.0 | 15 20 | 0.90 1.30 | 2636200.0201 2637250.0201 | ||
適用范圍:
（1）接口“R”不可接節流閥。 （2）接管螺紋按DIN295。 （3）在標準狀態下。
（4）工作壓力：1MPa=10bar
